矿井光纤传感技术应用及检测实验平台

发布时间:2016-06-29

       矿井光纤传感技术应用及检测实验平台由安徽省煤炭科学研究院监控技术中心负责使用并管理。该科研平台为一个适用于煤矿光纤传感技术研究及测试的研发平台,利用激光源及光谱仪进行光纤气体传感试验,对混合气体成分做定性分析;利用其它光纤实验设备,可以对位移、温度、压力等参数做较为准确的定量测量,为深入研究煤矿光纤传感技术的实际应用、成果转换及新产品研发打下坚实基础。

       该平台配置有超连续谱光源、高性能光谱分析仪、三维微位移调节架、光纤数值孔径实验仪、光纤偏振综合实验仪、光纤传感综合实验系统、标准阻尼隔振光学平台等专用仪器设备以及配套的光纤试验专用材料。

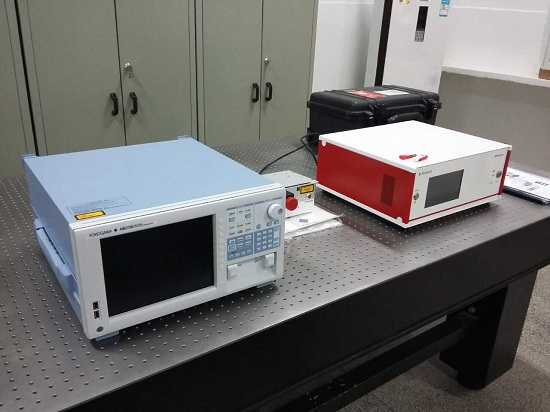

超连续谱光源及高性能光谱分析仪



       超连续谱光源(配件滤光装置、宽带光纤、气室)结合光谱分析仪器可实现对多种气体成分分析以及特定气体浓度实验室测量的功能。



光纤传感综合实验系统



       光纤数值孔径实验系统利用非功能性光纤传感器(即对射式光纤传感器)原理,移动输出(接收)光纤,并测量接收光纤输出光强随横向移动接收光纤位移的变化关系,结合远场强度法,进而测量光纤的数值孔径。

       光纤偏振综合实验系统利用外界因素使光纤中光波模式的偏振态发生变化,对其进行检测。基于电光、磁光和弹光效应,通过敏感外电磁场对光纤中传输的光波的偏振态的调制来检测被测电磁场参量,本实验系统可实现对电流及温度的测量。

       光纤传感综合实验系统包含光纤一维、二维位移传感器、光纤压力传感器、光纤温度传感器、光纤液位测量传感器、光纤烟雾传感器。可手动/自动测量位移与电压关系曲线,可自动验证光纤一维位移传感器测量精度;手动/自动测量液位与电压关系曲线,可自动验证光纤液位传感器测量精度;手动/自动测量压力大小与电压关系曲线,可自动验证光纤压力传感器测量精度;手动/自动测量温度与电压变化关系函数与曲线,自动绘制光纤温度传感器探头迟滞特性曲线,可自动验证光纤温度传感器测量精度;手动/自动模拟火灾中烟雾浓度与电压变化关系函数与曲线,进行光纤烟雾传感器灵敏度特性曲线实验。
